四、恒温、恒湿洁净空调系统设计

        4.1、塑料化工空调净化工程空调系统方式

        光盘生产车间洁净空调系统的主要目的是控制生产车间内空气中的尘埃粒子数，确保光盘生产环境的洁净度，提高产品合格率及质量。因此根据光盘生产的两个主要工艺流程，分别设置两个独立的洁净空调系统：压盘车间空调系统和印刷车间空调系统。两系统分设各自的末端空气处理设备。

        4.2、空调系统的划分

        4.2.1 采用全空气净化空调系统。系统流程图。系统设组合式空调机组一台（送风机的电机一用一备），空气处理过程为：新风-与回风混合-初效过滤-表 冷-电加热-电加湿-送风-中效过滤-髙效过滤送风口-室内。

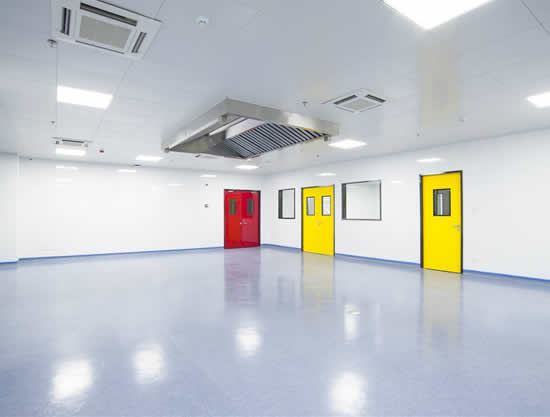

        4.2.2 生产车间吊顶上设带有髙效过滤器的匀流孔板送风口，内墙回风柱下方设单层百叶回风口，与外走廊相邻墙体上设余压阀。空气组织形式为紊流顶送下侧回。送、回风主管上均设有消声器。室内换气次数为20次/小时。

        4.2.3 生产车间内每台工艺设备有废气排出，设有独立排风系统，安装于屋面的专用离心排风机将废气排放至大气，排风管高出屋面2m。为满足洁净室内正压值，在组合式空调机组回风段的回风主管和新风引入管上均设有电动风阀。室内正压值分别要求为压盘车间15pa，印刷车间10pa，两车间与非洁净区之间保持5pa差压值，两车间与室外保持10pa差压值。

        五、辅助生产用房舒是性空调系统

        除上述两个洁净车间外，还设有包装车间、办公室、会议室、陈列室、接待厅等生产辅助性用房，均采用风机盘管加独立新风系统，设置单独的冷冻供回水管路。另包装车间设有一排风系统，以排出生产成品散发出的气味，补风采用外窗自然进风。

        六、塑料化工空调净化工程自控设计

        6.1 组合式空调机组的控制

        6.1.1 空调机组的供水管上设有电动三通调节阀。

        通过安装在洁净车间墙上的温度传感器探测室内温度，反馈回信号，调节进入空调机组表冷器的水流量，再辅以电加热段进行温度精调，以达到控制室内温度要求。同样，通过安装在洁净车间墙上的湿度传感器探测室内湿度，反馈回信号调节三通调节阀的开度（减湿）或打开电加湿器进水管上的电动二通阀（加湿），以达到控制室内湿度的要求。

        6.1.2 生产工艺设备的排气是间歇性的，室内正压值也随之波动，故根据安装在洁净车间墙上的压力传感器传回的反馈信号，调节空调机组上新风阀门和回风阀门各自的开度来维持室内规定的正压值。

        6.1.3 另为保障空调机组的安权运转，设置了送风机与电加热器的连锁控制：即毕须在送风机开启后电加热器才能投入使用；当送风机停转，电加热器立即断电。初效过滤段和中效过滤段装设了阻力报警器，当过滤器阻力超过设定值时，会报警提醒清洗过滤器。

        6.2 工艺纯水冷却系统的控制工艺纯水本身由专用的纯水机一次性制备出，存放于纯水箱中。使用时，从纯水箱内被吸出-经水泵加压-进入第I级板式换热器（冷却水降温）-进入第II级板式换热器（冷冻水降温）-生产设备内换热-回至纯水箱，形成纯水循环系统。从节能的角度出发，多加设了第I级冷却水换热系统，主要目的是利用冷却水温较低时（冬季和过度季节），可先对纯水进行预冷却，再进入第II级冷冻水换热系统，被冷却至设定温度。冷却回水管和冷冻回水管上均设有电动二通阀，根据T3、T4分别与T1、T2的大小比较来控制电动阀启闭。

        6.3 冷却塔的控制在冷却塔的供水主管上装设一温度传感器，测出的水温高于30℃时，冷却塔风机运转；测出的水温低于30℃时，冷却塔风机停转，达到节省运行能耗的作用。

        6.4 其它空调自控系统还包括冷水机组、水泵、冷却塔等设备检修时的自锁断电控制。

        七、小结

        7.1 无尘车间气流组织十分重要，有条件时应设计成上送下侧回风方式，并保证室内气流流向和气流均匀。

        7.2 合理的确定自动控制原理，是恒温恒湿空调系统设计中的关键；采用先进的全自动控制系统（本工程采用了美国hollywell988产品）是工程竣工投入使用后能达到设计使用要求以及日常运行可靠、稳定的重要保障。

        7.3 目前该洁净厂房已投入使用，空调系统运行良好，生产情况达到预期要求。
