洁净车间的改建设计



        1．工程概要

        某电子产品工厂由于工艺更新，需增设100级洁净室380平方米，且预计随着产量的增加，100级洁净车间的面积将在近期增加至750平方米。设计工作一次完成，暂时实施前380平方米。后370平方米根据产品市场情况，将在一年后实施，考虑洁净工程的特殊性，且受改建工程的局限。本次洁净室的设计与实施主要考虑了以下问题。



        2．建筑条件

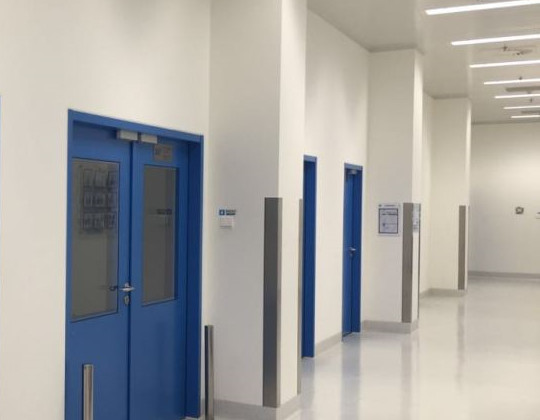

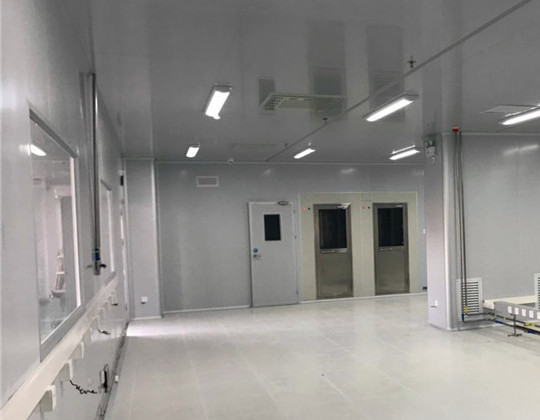

        由于工艺的更新，部分车间将在此次改造中改建成洁净车间。此部分虽然位于单层厂房处。但其上部约有4.5米的空间可用作管道层。下部也可改造成有1.5米深的回风层.洁净室布置厂房众心部，四周无外墙。结合工艺和改造工程的需要，周围布置了产品仓库，走道，机房等。这样的建筑平面设计罪大程度也满足了洁净室的要求。洁净房内部的装饰材料分别是：吊顶为金属板，墙面为洁净室专用墙板，地面为洁净室专用回风地板。照明等内部设施充分考虑了洁净车间的特殊需要，均为不易起尘材料。人员进口处设风淋室，物料传输设传递窗。



         3．洁净室室内设计参数

        (1)洁净室洁净度：100级。

         (2)洁净室温度：25℃；湿度50％。

         (3)气流组织：上送下回。

        (4)换气次数：50次/时。

        (5)室内正压值：5mmH2O。

        (6)空调负荷计算：

        经计算洁净车间的空调负荷如表l所示。

        4．系统概述

        风系统：新风经洗净，初过滤，中过滤与回风混合后进人空凋器，空凋器按洁净车间的热、湿负荷需求处理约20％的循环风量，空调器出风与经循环风机箱的回风再次混合至出风温度，回风经洁净室专用回风地板，通过1.5米深的回风层，回至空调器/循环风机箱。

        水系统：由新设的二次泵将二次冷水在空调器、冷水槽之间循环。

        加湿系统：采用蒸汽作为加湿源。



        5．洁净系统自动控制

        冷热水系统设置三通阀根据回水温度感知洁净车间的负荷变化，为系统提供适合的冷热量。

        过滤系统(包括髙效、中效、初效过滤器)设置压差控制装置以便适时更换阻力过大的过滤装置。

        蒸汽加湿器设置控制系统，根据洁净车间的湿度变化控制进入加湿器蒸汽量。

        系统连锁控制：基本控制是当风机停止时，所有的水阀、风阀随即关闭。

        6、试运行和洁净度测试

         洁净车间安装工程完成后进行了认真的清扫，经过二天的试运行，开始了洁净度测试，将洁净车间均匀布置了20余个测试点，测试结果证实符合设计要求。
