FFU龙骨特点

1、T-BAR：

1).采用6063铝合金，阳极处理10u以上

2).上槽口抗拉荷载为1160kg，下槽口抗拉荷载为1560kg

3).单支每一M荷重300kg时绕度6.27mm载重变形量为0.16mm

2、接头：

1).采用锌合金压铸成型

2).表面经Epoxy处理

3).十字接头可加装消防洒水头及电线接头

4).水平强度承受610kg以上的拉力

5).垂直承受320kg以上的荷重，未破坏

3、系统扩充性：

可轻易安装高效过滤器,FFU灯具等设备

4、适用于CLASS1-10000以上

5、专门用于制药厂需求的液槽FFU龙骨，必须配合配套的液槽过滤器来配套使用。

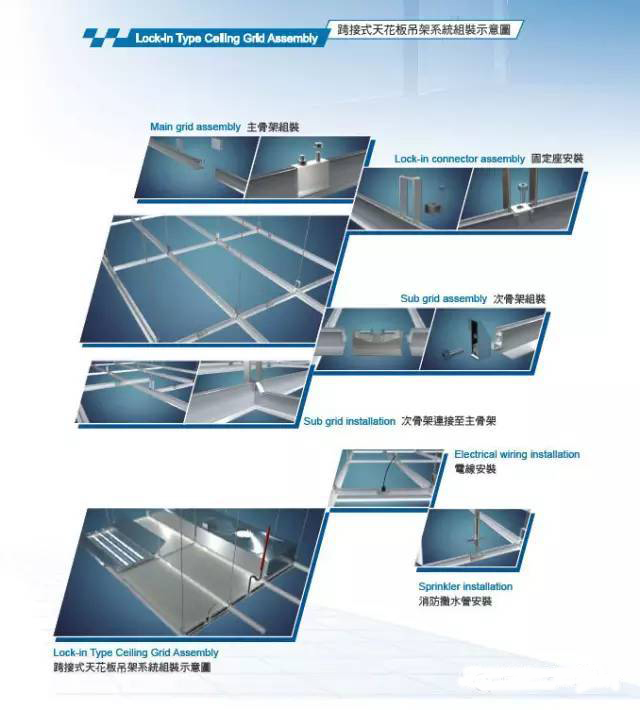

FFU龙骨吊顶施工

1、工艺流程

核对基准线—核对基准标高线—吊杆预制—放样吊杆安装—吊杆安装—FFU龙骨预制—FFU龙骨安装—FFU龙骨水平调整—FFU龙骨定位—十字补强片安装—测量畸零龙骨尺寸—界面收边—FFU龙骨压盖安装—FFU龙骨水平调整

2、核对基准线

a.认真熟悉图纸，根据相关资料确认施工区域和十字基准线位置。

b.用经纬仪和雷射水平仪核对天花基准线。

3、核对基准标高线

a.根据地面或高架地板确定天花的标高。

4、吊杆预制

a.根据层高，计算出各天花高度所需吊杆的长度，然后进行切割加工。?

b.加工后符合要求的吊杆再与方型调节器等配件预组。

5、放样吊杆安装:在十字基准线方向，先安装一排放样吊杆，在气密吊顶龙骨上标示出吊杆的位置。?

6、吊杆安装:放样吊杆安装完毕后，根据吊杆的位置开始大面积的吊杆安装，通过凸缘止滑螺母固定于气密吊顶龙骨上。

7、FFU龙骨预制

FFU龙骨预制时，保护膜不可撕除，内六角螺丝需紧固，预组面积适中即可。

8、FFU龙骨安装

将预制好的FFU龙骨整体吊装上吊杆预组好的T型螺丝上，方型调节器偏移十字接头中心150mm,将T型螺丝和凸缘止滑螺母锁紧。





9、FFU龙骨水平调整

当龙骨施工一片区域后，要进行龙骨的水平调整，用雷射水平仪和接收器进行调整，水平差不得高于吊顶标高2mm,不得低于吊顶标高。

10、FFU龙骨定位

当龙骨安装一定区域后，需进行临时定位，用重锤矫正吊顶的中心与十字基准线，偏差需在一毫米范围内。可选择柱子或土建钢构和墙为定位点。

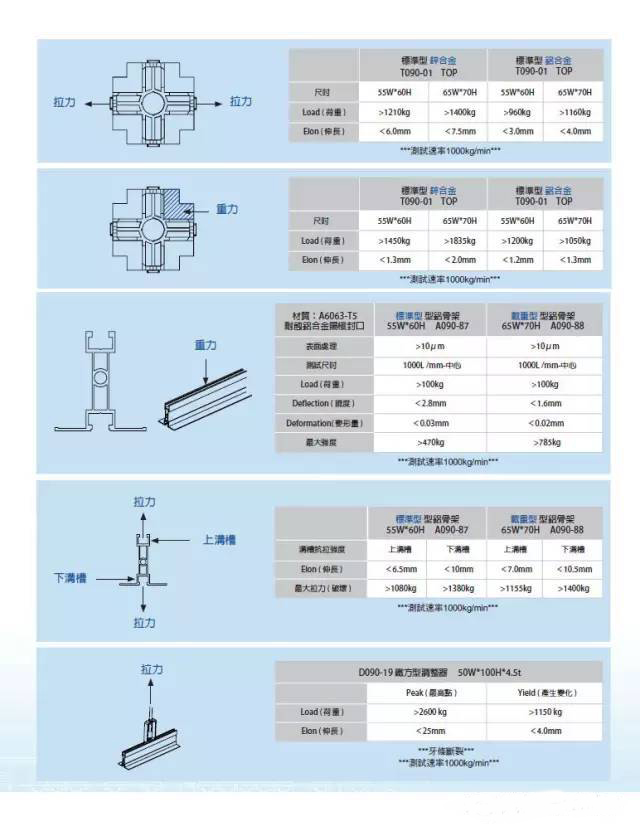

FFU龙骨规格说明
